 Module émetteur-récepteur optique FIBERTOP 100G QSFP28 ER1 BIDI TX1305NM/RX1309NM 30 km LC DOM
100G QSFP28 BIDI 30km
QSFP28 100G ER4 BIDI Transceiver Module

Module émetteur-récepteur optique FIBERTOP 100G QSFP28 ER1 BIDI TX1305NM/RX1309NM 30 km LC DOM



UGS : QFP-BP59HG-30DC-FSZ



Points forts du produit



Prend en charge 100GBASE-ER1 BIDI



Débit de signalisation de voie 106,25 Gb/s avec PAM4



Transmission jusqu'à 30km sur SMF, Récepteur EML Laser et APD



4x25,78Gb/s avec interface électrique NRZ (CAUI-4), Package QSFP28 MSA avec connecteur LC simplex



Supporte KP4 FEC à l'intérieur du module, Interface I2C avec surveillance de diagnostic numérique intégrée



Alimentation simple + 3,3 V, Consommation d'énergie <4W



Conforme à la norme 802.3cu, SFF-8636&SFF-8679,Conforme aux spécifications optiques 100G Lambda MSA 100G-ER1



Conforme à la directive européenne 2015/863/UE, Température du boîtier de fonctionnement : 0 à +70 °C









Renseignez-vous maintenant DATA SHEET

CATÉGORIES DE PRODUITS
Nouveaux produits



Module émetteur-récepteur optique FIBERTOP 100G QSFP28 ER1 BIDI TX1305NM/RX1309NM 30 km LC DOM



Le 100G QSFP28 ER1 BIDI est conçu pour les applications de communication optique à 30 km.

Il est destiné au service avec fibre monomode dans les communications de données à haut débit de 100 Gb/s.

Les signaux optiques sont multiplexés vers une fibre monomode via un connecteur LC standard commercial.



Spécifications techniques

Nom du fournisseur FIBERTOP Numéro(s) de pièce FIBERTOP QFP-BP59HG-30DC
Type d'émetteur-récepteur ER1 Atteindre 30km
Longueur d'onde

TX1305NM/RX1309NM

 Type de formulaire QSFP28
Description de la vitesse 100 Go/s Médias SMF
Connecteur LC Taux d'extinction >5,0dB
Puissance d'émission 0 ~ 5,6 dBm Sensibilité du récepteur <-12,5dBm
Applications

Centre de données

Ethernet 100 Gigabits

 Environnement

En fonctionnement:0°C à 75°C

Stockage : -40°C à 85°C







Assurance qualité





Certification de qualité

FIBERTOP exerce un contrôle strict sur la qualité de tous les produits, y compris un audit de qualification strict pour les fournisseurs de matériaux, un système complet de gestion de la qualité et un contrôle des processus de production conformes aux certifications et aux normes de sécurité. Nos produits sont conformes aux normes industrielles et aux certifications de qualité traditionnelles, telles que ISO 9001, CE, RoHS, CE, REACH, FCC, FDA, CB, UL, etc.



  • Une excellente qualité est la base de la survie et du développement de FIBERTOP.
  • Notre équipe R&D est composée d’experts possédant une riche expérience dans l’industrie des télécommunications.
  • Nos fournisseurs de matériaux sont des fabricants de premier ordre dans l'industrie.
  • Nous avons la qualification d'OEM pour les fabricants d'équipements système de première classe.













FIBERTOP fournit un service après-vente en stricte conformité avec Loi chinoise sur la protection des consommateurs et loi sur la qualité des produits de la République populaire de Chine. La période de garantie contre les défauts est prévue pour chaque produit en fonction des matériaux, de la fabrication, de la fréquence d'utilisation et de la durée de vie. Les services de retour, de remplacement et de réparation sont les suivants :






Retour sous 30 jours


remplacement jusqu'à 1 an


Jusqu'à 5 ans de garantie

  • Processus de garantie

Fournissez des informations pertinentes (telles que le numéro de commande, le modèle du produit, le numéro de série du produit, l'étiquette du produit, etc.) → Décrivez les problèmes que vous rencontrez → FIBERTOPSFP confirme que le produit est complet et toujours dans la période de garantie → Renvoyez le produit à FIBERTOP Centre de réparation SFP.

Note: La période de garantie du produit réparé ou remplacé est basée sur la période la plus longue, soit la période de garantie restante du produit d'origine, soit quatre-vingt-dix jours après la réparation.



  • Demander une réparation

Lorsque vos produits FIBERTOP doivent être réparés (autorisation de retour de matériel RMA), veuillez contacter votre conseiller commercial pour vous fournir un service en temps opportun.



  • Articles d'entretien gratuits

Garantie réparation en deux ans :1. Ce ne sont pas les dommages causés par l’homme ; 2. Problèmes de qualité du produit causés par des défauts de conception ou des problèmes de matériaux



  • Les conditions suivantes ne seront pas réparées

• Centre de maintenance jugé comme produits non FIBERTOP ;

• L'apparition de dommages causés par l'homme ;

• Dommages à l'extrémité causés par l'utilisation ;

• Articles non applicables répertoriés dans la déclaration de garantie.



  • Description de la garantie

• FIBERTOP garantit que tous les produits sont soumis à un contrôle de qualité strict, depuis l'approvisionnement en matières premières jusqu'au processus de production. Selon les problèmes soulevés par les clients, s'il est confirmé que les produits défectueux sont causés par des matières premières ou un processus de production, FIBERTOP fournira gratuitement des services de réparation ou de remplacement ;

• Les conditions de garantie ne couvrent pas les dommages au produit causés par une mauvaise installation, des catastrophes accidentelles, des catastrophes naturelles, un abus, une mauvaise utilisation, une alimentation électrique inadéquate ou excessive, un fonctionnement incorrect, de mauvaises conditions environnementales et tout démontage, réparation ou modification non autorisé ;

• La garantie ne s’applique pas non plus à la revente de produits d’occasion ou non autorisée ;

• La garantie FIBERTOP garantit uniquement que les clients peuvent bénéficier de services de réparation et de remplacement lorsqu'ils achètent des produits défectueux ou endommagés ; FIBERTOP n'est pas tenu d'indemniser ou d'assumer la responsabilité des dommages au module et des besoins de réparation causés par d'autres équipements utilisés.

• La garantie ne couvre pas les problèmes causés par des logiciels tiers ou des appareils associés connectés, etc.

FIBERTOP adhère toujours au concept de « concentration, innovation et progrès » et s'engage à fournir à chaque utilisateur des produits fiables et des services enthousiastes.





    Poids net
 / Poids brut (avec forfait) 0,32kg






Paquet de 1 à 20 pièces
  Étape 1 Étape 2
  Étape 3 Étape 4

Paquet de 21 à 80 pièces
  Étape 1 Étape 2
  Étape 3 Étape 4

Paquet de 81 à 160 pièces ou plus
  Étape 1 Étape 2
  Étape 3 Étape 4





MÉTHODE DE LIVRAISON



FIBERTOP a établi une coopération à long terme avec de grandes sociétés mondiales de logistique pour fournir des services de distribution dans plus de 200 pays et régions.



Région d'accueil Type de logistique Opportunité
Hong Kong, Macao et Taïwan SF 1~2 jours
FedEx IP 1 ~ 3 jours
FedEx IE 4 ~ 6 jours
DHL 2 ~ 5 jours
Régions d'outre-mer UPS 1 ~ 3 jours
FedEx 1 ~ 3 jours
DHL 2 ~ 5 jours





Note: 1. La rapidité est le délai de livraison estimé, la livraison dans certaines régions éloignées peut être retardée, le délai de livraison spécifique prévaudra ;



2. Si vous devez spécifier une entreprise de logistique, veuillez contacter le service client ou votre représentant commercial.











FIBERTOP a plus de 10 ans d'expérience technologique en R&D et plus de 100 cas réussis. Avec une riche expérience et une force de R&D, nous disposons d'un ensemble complet de services depuis la conception du système de base jusqu'à la conception de compatibilité des émetteurs-récepteurs SFP et l'achèvement du produit final, nous pouvons certainement satisfaire les besoins de nos clients en fournissant des produits personnalisés hautes performances et solutions du premier coup.



Personnalisation de produit





Fs_label.svg

Étiquette

Fs_colour.svg

Couleur

Fs_model.svg

Modèle

Fs_length.svg

Longueur

Fs_function.svg

Fonction













Personnalisation du schéma







Entreprise





Taux





Distance





FIBERTOP se concentre sur des solutions orientées client et fournit un support technique.



Nous pouvons optimiser la conception en fonction de votre solution originale et également vous fournir une solution réseau complète, des produits associés et un support technique.









Émetteurs-récepteurs 100G QSFP28 BIDI 10 km ~ 30 km

QFP-BP23HG-10DC Émetteur-récepteur 100G LR1 BIDI QSFP28 SMF 1271nm/1311nm 10km LC DOM 0-70℃
QFP-BP32HG-10DC
 Émetteur-récepteur 100G LR1 BIDI QSFP28 SMF 1311nm/1271nm 10km LC DOM 0-70℃
QFP-BP23HG-20DC Émetteur-récepteur 100G LR1 BIDI QSFP28 SMF 1291nm/1311nm 20km LC DOM 0-70℃
QFP-BP32HG-20DC Émetteur-récepteur 100G LR1 BIDI QSFP28 SMF 1311nm/1291nm 20km LC DOM 0-70℃
QFP-BP59HG-30DC
 Émetteur-récepteur 100G ER1 BIDI QSFP28 SMF 1305nm/1309nm 30km LC DOM 0-70℃
QFP-BP95HG-30DC Émetteur-récepteur 100G ER1 BIDI QSFP28 SMF 1309nm/1305nm 30km LC DOM 0-70℃
QFP-LW31HG-80DC
 Émetteur-récepteur 100G ZR4 QSFP28 SMF 1310nm 80km LC DOM 0-70℃









ÉTIQUETTES CHAUDES : 100g bidi qsfp28 100G QSFP28 BIDI ER1 100g bidi qsfp28 1305/1309 qsfp28 100g bidi Optical module factory QFP-BP59HG-30DC
laisser un message
Si vous êtes intéressé par nos produits et souhaitez en savoir plus, veuillez laisser un message ici, nous vous répondrons dès que possible.
soumettre
Produits connexes
  • Module émetteur-récepteur optique FIBERTOP 100G QSFP28 SR BiDi VCSEL 850/910nm 100m
    Module émetteur-récepteur optique FIBERTOP 100G QSFP28 SR BiDi VCSEL 850/910nm 100m

      UGS : QFP-BM85HG-S1DC   Points forts du produit   Architecture optique parallèle PAM4 2x53,125Gbps (26,5625GBd)   E/S électriques resynchronisées 4x25,78125Gbps NRZ   Facteur de forme du module QSFP28   Densité de bande passante de 100 Gbit/s bidirectionnelle   2 canaux 850 nm/910 nm VCSEL et photodétecteur PIN   Boîte de vitesses interne 4:2 avec circuits KP4 FEC sur les canaux du récepteur et de l'émetteur   Longueur maximale de liaison de 100m OM4,70m OM3

    En savoir plus
  • Module émetteur-récepteur optique FIBERTOP 100G QSFP28 BiDi LR 10km 1271nm/1331nm SM LC
    Module émetteur-récepteur optique FIBERTOP 100G QSFP28 BiDi LR 10km 1271nm/1331nm SM LC

      UGS : QFP-BP23HG-10DC   Points forts du produit   Débit de signalisation de voie 106,25 Gb/s avec PAM4   Transmission jusqu'à 10 km sur SMF   Récepteur EML Laser et PIN   4x25,78Gb/s avec interface électrique NRZ (CAUI-4)   Supporte KP4 FEC à l'intérieur du module   Interface électrique E/S haute vitesse   Interface I2C avec surveillance de diagnostic numérique intégrée

    En savoir plus

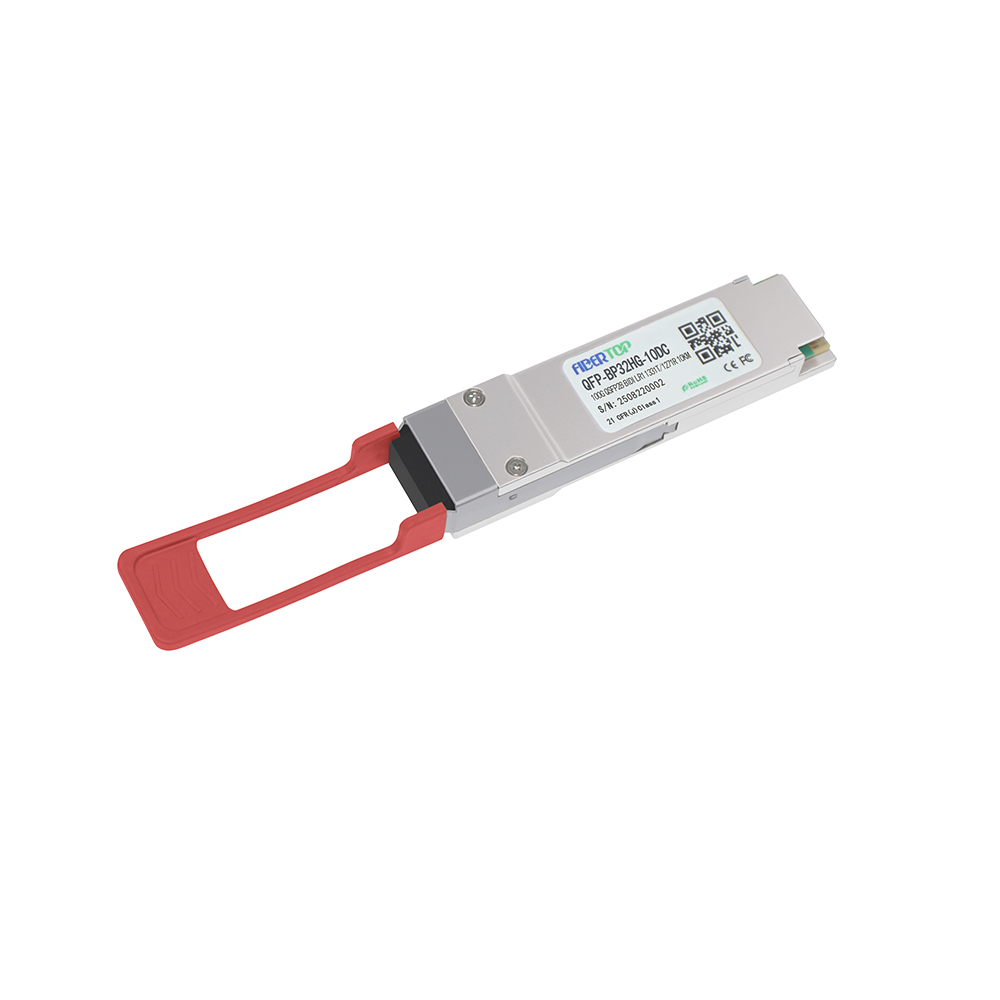

  • Module émetteur-récepteur optique FIBERTOP 100G QSFP28 BiDi LR 10km 1331nm/1271nm SM LC
    Module émetteur-récepteur optique FIBERTOP 100G QSFP28 BiDi LR 10km 1331nm/1271nm SM LC

      UGS : QFP-BP32HG-10DC   Points forts du produit   Débit de signalisation de voie 106,25 Gb/s avec PAM4   Transmission jusqu'à 10 km sur SMF   Récepteur EML Laser et PIN   4x25,78Gb/s avec interface électrique NRZ (CAUI-4)   Supporte KP4 FEC à l'intérieur du module   Interface électrique E/S haute vitesse   Interface I2C avec surveillance de diagnostic numérique intégrée

    En savoir plus
  • Module émetteur-récepteur optique FIBERTOP 100G QSFP28 LR1 BiDi 1291/1311nm 20KM
    Module émetteur-récepteur optique FIBERTOP 100G QSFP28 LR1 BiDi 1291/1311nm 20KM

      UGS : QFP-BP23HG-20DC   Points forts du produit   4x25,78Gb/s avec interface électrique NRZ (CAUI-4)   Débit de signalisation de voie 106,25 Gb/s avec PAM4   Transmission jusqu'à 20 km sur SMF   Récepteur EML Laser et PIN   Package QSFP28 MSA avec connecteur LC simplex   Interface I2C avec surveillance de diagnostic numérique intégrée   Alimentation simple +3,3 V

    En savoir plus
  • Module émetteur-récepteur optique FIBERTOP 100G QSFP28 LR1 BiDi 1311/1291nm 20KM
    Module émetteur-récepteur optique FIBERTOP 100G QSFP28 LR1 BiDi 1311/1291nm 20KM

      UGS : QFP-BP32HG-20DC   Points forts du produit   4x25,78Gb/s avec interface électrique NRZ (CAUI-4)   Débit de signalisation de voie 106,25 Gb/s avec PAM4   Transmission jusqu'à 20 km sur SMF   Récepteur EML Laser et PIN   Package QSFP28 MSA avec connecteur LC simplex   Interface I2C avec surveillance de diagnostic numérique intégrée   Alimentation simple +3,3 V

    En savoir plus

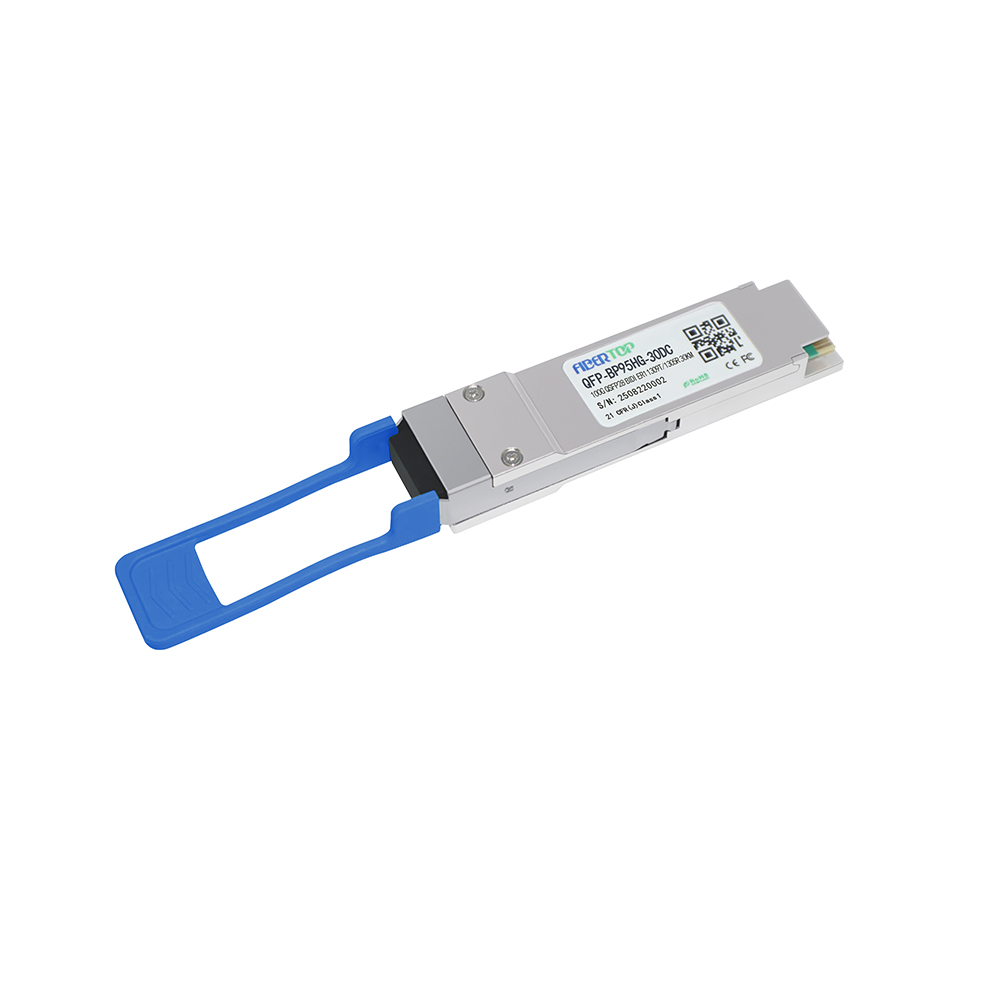

  • Module émetteur-récepteur optique FIBERTOP 100G QSFP28 ER1 BIDI TX1309NM/RX1305NM 30 km LC DOM
