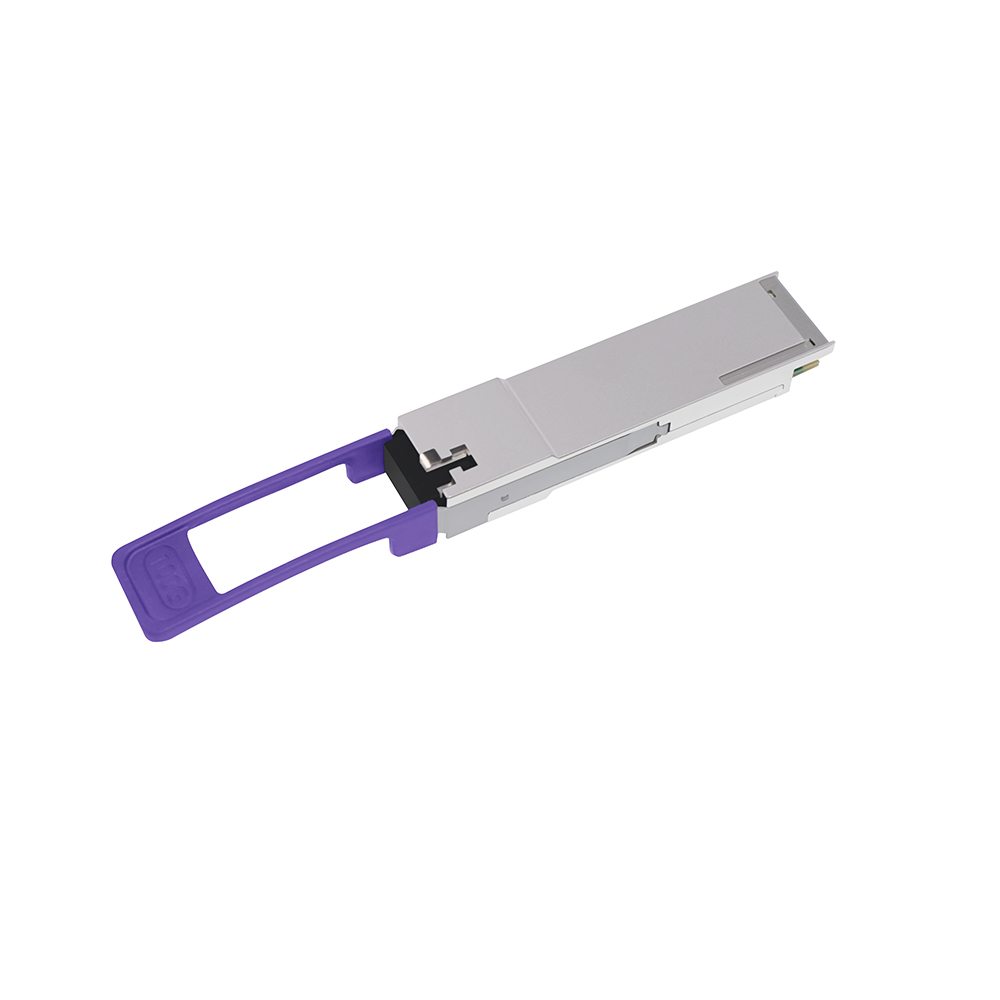

 Module émetteur-récepteur optique FIBERTOP 100G QSFP28 BiDi LR 10km 1271nm/1331nm SM LC
Module émetteur-récepteur optique FIBERTOP 100G QSFP28 BiDi LR 10km 1271nm/1331nm SM LC

Module émetteur-récepteur optique FIBERTOP 100G QSFP28 BiDi LR 10km 1271nm/1331nm SM LC



UGS : QFP-BP23HG-10DC



Points forts du produit



Débit de signalisation de voie 106,25 Gb/s avec PAM4



Transmission jusqu'à 10 km sur SMF



Récepteur EML Laser et PIN



4x25,78Gb/s avec interface électrique NRZ (CAUI-4)



Supporte KP4 FEC à l'intérieur du module



Interface électrique E/S haute vitesse



Interface I2C avec surveillance de diagnostic numérique intégrée

Renseignez-vous maintenant DATA SHEET

CATÉGORIES DE PRODUITS
Nouveaux produits

Module émetteur-récepteur optique FIBERTOP 100G QSFP28 BiDi LR 10km 1271nm/1331nm SM LC



Le module émetteur-récepteur optique à fibre unique FIBERTOP QFP-BP23HG-10DC BIDI QSFP28 LR 100G (Tx1271/Rx1331nm) est conçu pour être utilisé dans des liaisons Ethernet 100 Gigabit sur une fibre monomode de 10 km. Le module intègre un signal optique à un canal et fonctionne sur des longueurs d'onde de 1 271 nm et 1 331 nm. Conforme au QSFP28 MSA. Les fonctions de diagnostic numérique sont disponibles via l'interface I2C, comme spécifié par le QSFP28 MSA.





Spécifications techniques

Nom du fournisseurFIBERTOPNuméro(s) de pièce FIBERTOPQFP-BP23HG-10DC
Type d'émetteur-récepteurQSFP28 BiDiAtteindre10km
Longueur d'onde1271nm/1331nmType de formulaireQSFP28
Description de la vitesse100GMédiasSMF
ConnecteurLC Simplex Taux d'extinction>3,5dB
Puissance d'émission-1,4 ~ +4,5 dBmSensibilité du récepteur<-6,1 dBm
Applications

BIDI 100GBASE-LR

Environnement

Fonctionnement : 0 à 70°C









Assurance qualité





Certification de qualité

FIBERTOP exerce un contrôle strict sur la qualité de tous nos produits, y compris notre audit de qualification strict pour les fournisseurs de matériaux, un système complet de gestion de la qualité et un contrôle des processus de production conformes aux certifications et aux normes de sécurité. Nos produits sont conformes aux normes industrielles et aux certifications de qualité traditionnelles, telles que ISO 9001, CE, RoHS, CE, REACH, FCC, FDA, CB, UL, etc.



  • Une excellente qualité est la base de la survie et du développement de FIBERTOPSFP.
  • Notre équipe R&D est composée d’experts possédant une riche expérience dans l’industrie des télécommunications.
  • Nos fournisseurs de matériaux sont des fabricants de premier ordre dans l'industrie.
  • Nous avons la qualification d'OEM pour les fabricants d'équipements système de première classe.









FIBERTOP fournit un service après-vente en stricte conformité avec Loi chinoise sur la protection des consommateurs & Loi sur la qualité des produits de la République populaire de Chine. La période de garantie contre les défauts est prévue pour chaque produit en fonction des matériaux, de la fabrication, de la fréquence d'utilisation et de la durée de vie. Les services de retour, de remplacement et de réparation sont les suivants :






Retour sous 30 jours


Remplacement jusqu'à 1 an


Jusqu'à 5 ans de garantie


  • Processus de garantie

Fournissez des informations pertinentes (telles que le numéro de commande, le modèle du produit, le numéro de série du produit, l'étiquette du produit, etc.) → Décrivez les problèmes que vous rencontrez → FIBERTOP confirme que le produit est complet et toujours dans la période de garantie → Renvoyez le produit à FIBERTOP centre de réparation.

Note:La période de garantie du produit de réparation ou de remplacement est basée sur la période la plus longue, soit la période de garantie restante du produit d'origine, soit quatre-vingt-dix jours après la réparation.

  • Demander une réparation

Lorsque vos produits FIBERTOP doivent être réparés (autorisation de retour de matériel RMA), veuillez contacter votre conseiller commercial pour vous fournir un service en temps opportun.



  • Articles d'entretien gratuits

Garantie réparant en deux ans : 1.Pas de dommages causés par l'homme ; 2. Problèmes de qualité du produit causés par des défauts de conception ou des problèmes de matériaux.



  • Les conditions suivantes ne seront pas réparées

• Centre de maintenance jugé comme produit non FIBERTOP ;

• L'apparition de dommages causés par l'homme ;

• Dommages à l'extrémité causés par l'utilisation ;

• Articles non applicables répertoriés dans la déclaration de garantie.



  • Description de la garantie

• FIBERTOP garantit que tous les produits sont soumis à un contrôle de qualité strict depuis l'approvisionnement en matières premières jusqu'au processus de production. Selon les problèmes soulevés par les clients. s'il est confirmé que le produit défectueux est causé par des matières premières ou un processus de production, FIBERTOP fournira gratuitement des services de réparation ou de remplacement ;

• Les conditions de garantie ne couvrent pas les dommages au produit causés par une mauvaise installation, des catastrophes accidentelles, des catastrophes naturelles, un abus, une mauvaise utilisation, une alimentation électrique inadéquate ou excessive, un fonctionnement incorrect, de mauvaises conditions environnementales et tout démontage, réparation ou modification non autorisé ;

• La garantie ne s’applique pas non plus à la revente de produits d’occasion ou non autorisée ;

• La garantie FIBERTOP garantit uniquement que les clients peuvent bénéficier de services de réparation et de remplacement lorsqu'ils achètent des produits défectueux ou endommagés ; FIBERTOP n'est pas tenu d'indemniser ni d'assumer la responsabilité des dommages au module et des besoins de réparation causés par d'autres équipements utilisés.

• La garantie ne couvre pas les problèmes causés par des logiciels tiers ou des équipements associés connectés, etc.



FIBERTOP adhère toujours au concept de « concentration, innovation et progrès » et s'engage à fournir à chaque utilisateur des produits fiables et des services enthousiastes.





  Poids net
0,046 kgPoids brut (avec forfait)0,32kg





Emballage

Paquet de 1 à 20 pièces
 Étape 1Étape 2
 Étape 3Étape 4

Paquet de 21 à 80 pièces
 Étape 1Étape 2
 Étape 3Étape 4

Paquet de 81 à 160 pièces ou plus
 Étape 1Étape 2
 Étape 3Étape 4





MÉTHODE DE LIVRAISON



FIBERTOP a établi une coopération à long terme avec de grandes sociétés mondiales de logistique pour fournir des services de distribution dans plus de 200 pays et régions.



Région d'accueilType de logistiqueOpportunité
Hong Kong, Macao et TaïwanSF 1~2 jours
FedEx IP 1 ~ 3 jours
FedEx IE 4 ~ 6 jours
DHL 2 ~ 5 jours
Régions d'outre-merUPS 1 ~ 3 jours
FedEx 1 ~ 3 jours
DHL 2 ~ 5 jours





Note: 1. La rapidité est le délai de livraison estimé, la livraison dans certaines régions éloignées peut être retardée, le délai de livraison spécifique prévaudra ;



2. Si vous devez spécifier une entreprise de logistique, veuillez contacter le service client ou votre représentant commercial.











FIBERTOP a plus de 10 ans d'expérience technologique en R&D et plus de 100 cas réussis. Forts d'une riche expérience et d'une force de R&D, nous disposons d'un ensemble complet de services depuis la conception du système de base jusqu'à la conception de compatibilité des émetteurs-récepteurs SFP et l'achèvement du produit final. Nous pouvons certainement satisfaire les besoins de nos clients en fournissant dès le départ des produits et des solutions personnalisés hautes performances.



Personnalisation de produit





Fs_label.svg

Étiquette

Fs_colour.svg

Couleur

Fs_model.svg

Modèle

Fs_length.svg

Longueur

Fs_function.svg

Fonction













Personnalisation du schéma







Entreprise





Taux





Distance





FIBERTOP se concentre sur des solutions orientées client et fournit un support technique.



Nous pouvons optimiser la conception en fonction de vos solutions originales et également vous fournir une solution réseau complète, des produits associés et un support technique.









Émetteurs-récepteurs 100G QSFP28 BIDI 100M ~ 30KM

QFP-BM85HG-S1DCÉmetteur-récepteur MMF 850/910nm 100m LC DOM 0-70℃ de 100G BIDI SR QSFP28
QFP-BP23HG-10DCÉmetteur-récepteur 100G BIDI LR QSFP28 SMF 1271/1331 nm 10 km LC DOM 0-70 ℃
QFP-BP32HG-10DCÉmetteur-récepteur 100G BIDI LR QSFP28 SMF 1331/1271 nm 10 km LC DOM 0-70 ℃
QFP-BP23HG-20DCÉmetteur-récepteur 100G BIDI QSFP28 SMF 1291/1311 nm 20 km LC DOM 0-70 ℃
QFP-BP32HG-20DCÉmetteur-récepteur 100G BIDI QSFP28 SMF 1311/1291 nm 20 km LC DOM 0-70 ℃
QFP-BP59HG-30DC
Émetteur-récepteur 100G BIDI QSFP28 SMF 1305/1309nm 30 km LC DOM 0-70 ℃
QFP-BP95HG-30DCÉmetteur-récepteur 100G BIDI QSFP28 SMF 1309/1305nm 30 km LC DOM 0-70 ℃
