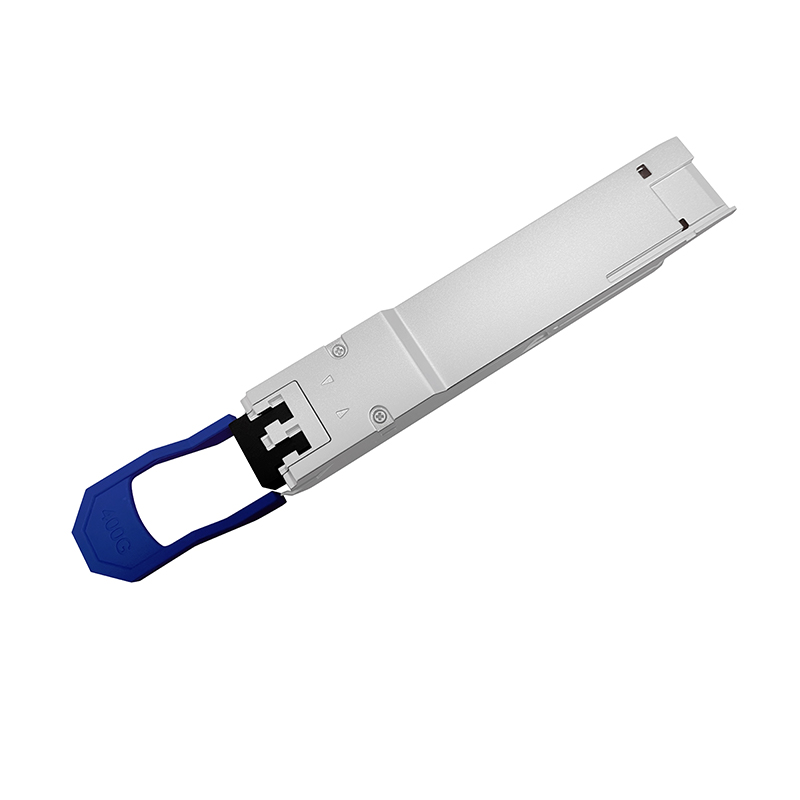

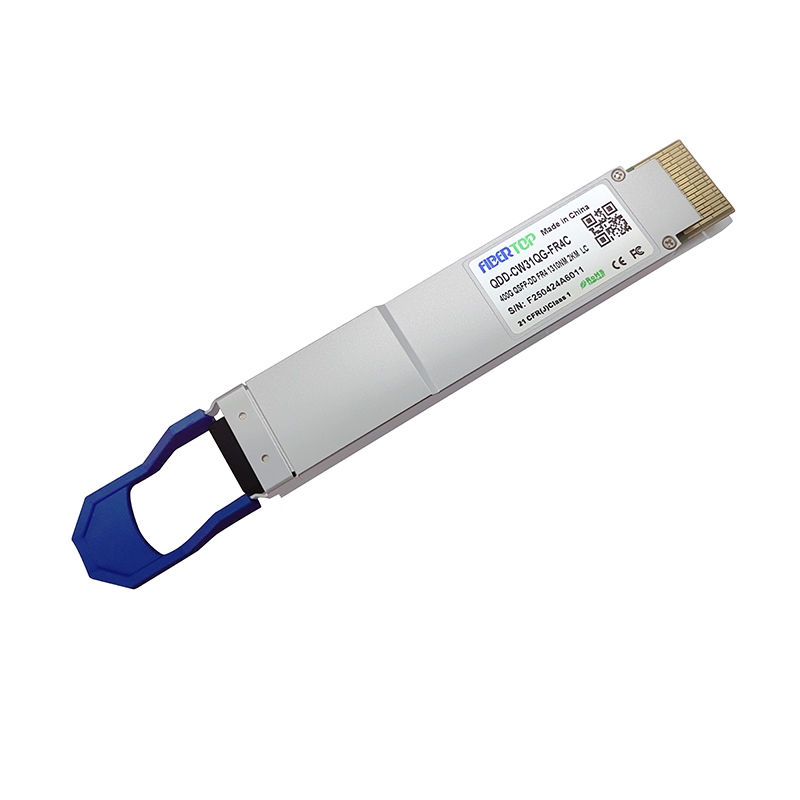

Le QDD-400G-FR4 est un émetteur-récepteur hautes performances et économique équipé d'un connecteur LC duplex, prenant en charge des distances de transmission allant jusqu'à 2 km sur fibre optique SM. Côté émetteur, le module convertit 8 canaux d'entrée de données électriques à 50 Gbit/s (PAM4) en 4 canaux de signaux optiques CWDM, puis les multiplexe en un seul canal pour une transmission optique à 400 Gbit/s. Côté récepteur, le module démultiplexe optiquement une entrée optique à 400 Gbit/s en 4 canaux de signaux optiques CWDM, puis les convertit en 8 canaux de sortie de données électriques à 50 Gbit/s (PAM4). Le module intègre 4 canaux indépendants sur des longueurs d'onde centrales CWDM4 de 1271/1291/1311/1331 nm, fonctionnant à 100 Gbit/s par canal. Le module prend en charge la température de fonctionnement commerciale et la spécification est conforme à la spécification technique 100G Lambda MSA 400G FR4 et l'interface électrique est conforme à IEEE 802.3bs et QSFP-DD MSA.
Spécifications techniques
| OEM compatible | FIBERTOP | Compatible avec les numéros de pièces OEM | QDD-CW31QG-FR4CL |
| Type d'émetteur-récepteur | CWDM4 | Atteindre | 2 km |
| Longueur d'onde | 1264,5~1277,5
1284,5~1297,5
1304,5~1317,5
1324,5~1337,5 | Type de formulaire | QSFP-DD |
| Description de la vitesse | 400G | Médias | SMF |
| Connecteur | Duplex LC | Taux d'extinction | > 3,5 dB |
| Puissance TX | -7,3 ~ +3,5 dBm | Sensibilité du récepteur | < -4,6 dBm |
| Applications | Ethernet 400GBASE-FR4 Systèmes HDR InfiniBand 400G Centres de données d'IA | Environnement | Fonctionnement : 0°C à 70°C Stockage : -40°C à 85°C |
Assurance qualité
Certification de qualité
FIBERTOP exerce un contrôle strict sur la qualité de tous ses produits, notamment grâce à un audit rigoureux de qualification des fournisseurs de matériaux, un système complet de gestion de la qualité et un contrôle rigoureux des processus de production, conformes aux certifications et aux normes de sécurité. Nos produits sont conformes aux normes du secteur et aux certifications de qualité les plus courantes, telles que ISO 9001, CE, RoHS, CE, REACH, FCC, FDA, CB, UL, etc.
- L’excellente qualité est la base de la survie et du développement de FIBERTOP.
- Notre équipe de R&D est composée d'experts possédant une riche expérience dans le secteur des télécommunications.
- Nos fournisseurs de matériaux sont des fabricants de premier ordre dans l’industrie.
- Nous avons la qualification OEM pour les fabricants d'équipements de systèmes de première classe.
FIBERTOP fournit un service après-vente en stricte conformité avec Loi chinoise sur la protection des consommateurs & Loi sur la qualité des produits de la République populaire de ChineLa période de garantie pour défauts est prévue pour chaque produit en fonction des matériaux, de la fabrication, de la fréquence d'utilisation et de la durée de vie. Les services de retour, de remplacement et de réparation sont les suivants :
Retour sous 30 jours |
Remplacement jusqu'à 1 an |
Jusqu'à 5 ans de garantie |
Fournissez les informations pertinentes (telles que le numéro de commande, le modèle du produit, le numéro de série du produit, l'étiquette du produit, etc.) → Décrivez les problèmes que vous rencontrez → FIBERTOP confirme que le produit est complet et toujours sous garantie → Renvoyez le produit au centre de réparation FIBERTOP.
Note:La période de garantie du produit réparé ou remplacé est basée sur la période la plus longue, soit la période de garantie restante du produit d'origine, soit quatre-vingt-dix jours après la réparation.
Lorsque vos produits FIBERTOP ont besoin d'être réparés (RMA-Autorisation de retour de matériel), veuillez contacter votre conseiller commercial pour vous fournir un service rapide.
- Articles d'entretien gratuits
Réparation garantie en deux ans : 1. Non-dommages causés par l'homme ; 2. Problèmes de qualité du produit causés par des défauts de conception ou des problèmes de matériaux.
- Les conditions suivantes ne seront pas réparées
• Centre de maintenance jugé comme un produit non FIBERTOP ;
• L’apparition de dommages causés par l’homme ;
• Dommages à la face d'extrémité causés par l'utilisation ;
• Articles non applicables répertoriés dans la déclaration de garantie.
- Description de la garantie
• FIBERTOP garantit que tous ses produits sont soumis à un contrôle qualité rigoureux, de l'approvisionnement en matières premières à la production. En cas de problème constaté par le client, FIBERTOP assurera la réparation ou le remplacement gratuit du produit défectueux.
• Les conditions de garantie ne couvrent pas les dommages causés au produit par une mauvaise installation, des catastrophes accidentelles, des catastrophes naturelles, des abus, une mauvaise utilisation, une alimentation électrique inadéquate ou excessive, un fonctionnement incorrect, de mauvaises conditions environnementales et tout démontage, réparation ou modification non autorisé ;
• La garantie ne s’applique pas non plus à la revente de produits d’occasion ou non autorisée ;
• La garantie FIBERTOP garantit uniquement que les clients peuvent bénéficier de services de réparation et de remplacement lorsqu'ils achètent des produits défectueux ou endommagés ; FIBERTOP n'est pas obligé d'indemniser ou d'assumer la responsabilité des dommages aux modules et des besoins de réparation causés par d'autres équipements en cours d'utilisation.
• La garantie ne couvre pas les problèmes causés par des logiciels tiers ou des équipements associés connectés, etc.
| FIBERTOP adhère toujours au concept de « concentration, innovation et progrès » et s'engage à fournir à chaque utilisateur des produits fiables et des services enthousiastes. |
| | | |
| | | |
| |  | |
| | | |
| | | |
| | | Poids net
| 0,02 kg | Poids brut(avec emballage) | 0,32 kg
| | |
| |
 Emballage |
| |
| Paquet de 1 à 50 pièces |
 |
| Paquet de 51 à 200 pièces |
 |
| Paquet de 201 à 400 pièces ou plus |
 |
MODE DE LIVRAISON
FIBERTOP a établi une coopération à long terme avec les principales sociétés de logistique mondiales pour fournir des services de distribution à plus de 200 pays et régions.
| Région de réception | Type de logistique | Opportunité |
| Hong Kong, Macao et Taïwan |  |  |  | SF 1 à 2 jours |
| FedEx IP 1 à 3 jours |
| FedEx IE 4 à 6 jours |
| DHL 2 à 5 jours |
| régions d'outre-mer |  |  |  | UPS 1 à 3 jours |
| FedEx 1 à 3 jours |
| DHL 2 à 5 jours |
Note: 1. La ponctualité est le délai de livraison estimé, la livraison dans certaines zones reculées peut être retardée, le délai de livraison spécifique prévaudra.
2. Si vous devez spécifier une entreprise de logistique, veuillez contacter le service client ou votre représentant commercial.
FIBERTOP bénéficie de plus de 20 ans d'expérience en R&D technologique et de plus de 100 réussites. Forts de notre solide expérience et de notre expertise en R&D, nous proposons une gamme complète de services, de la conception du système principal à la conception de la compatibilité des émetteurs-récepteurs SFP, jusqu'à la réalisation du produit final. Nous sommes en mesure de répondre aux besoins de nos clients en leur fournissant des produits et solutions hautes performances sur mesure, dès leur lancement. |
Personnalisation du produit
Étiquette |
Couleur |
Modèle |
Longueur |
Fonction |
Personnalisation du schéma
 | FIBERTOP se concentre sur des solutions orientées client et fournit un support technique. Nous pouvons optimiser la conception en fonction de vos solutions originales et vous fournir également une solution réseau complète, des produits associés et un support technique. |
Module émetteur-récepteur 200GBASE-SR4 compatible QSFP56-200G-SR4
Q：Qu'est-ce que c'est et quelle est son utilisation principale ?
R : Ce module optique est conçu pour la transmission Ethernet 400G et utilise un format QSFP-DD. La désignation FR4 indique qu'il utilise quatre longueurs d'onde, grâce à la technologie CWDM (Multiplexage par répartition en longueur d'onde grossière), pour une transmission 400G sur une paire de fibres optiques monomodes. La distance de transmission maximale est de 2 km.
Principales applications : Principalement utilisé pour les interconnexions de centres de données (par exemple, la connexion de commutateurs entre des racks ou des étages), les interconnexions de centres de données (DCI) et les réseaux de calcul haute performance (HPC).
